      产品展示
      当前位置:首页 > 全部产品 > 铸铁闸门 > 排水铸铁镶铜闸门 > PGZPGZ型铸铁闸门大量现货

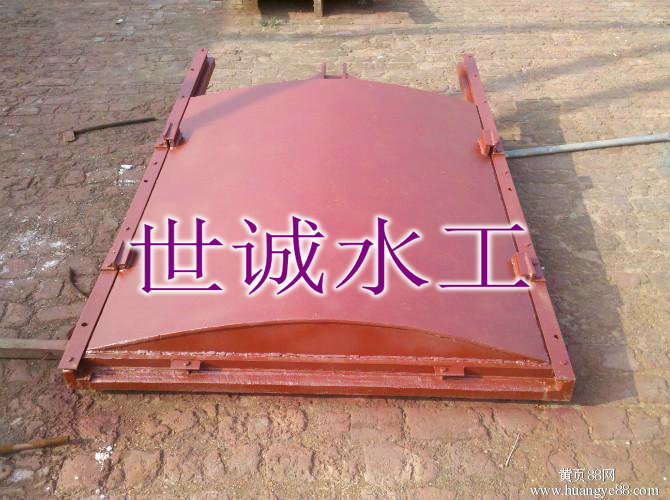

      PGZ型铸铁闸门大量现货

      • 型   号:PGZ
      • 价   格:1600

      PGZ型铸铁闸门用处及特征:PGZ型铸铁闸门大量现货
      1、PGZ型铸铁闸门用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。防腐才调强,可在PH=6-8的流体酸碱中运用。
      2、PGZ型闸门结构合理,便于设备、操作简略活络,便于处理。

      分享到:

      PGZ型铸铁闸门查验规范-PGZ型铸铁闸门大量现货
       PGZ型铸铁闸门应契合本规范的要求,并依照规矩程序附和的图样和技能文件制作。
      1.铸件
      1灰铸铁的机械功用应契合GB?9439规矩。铸造铜合金的机械功用应契合GB1176规矩。

      2.铸铁件外表所附有的型砂、氧化皮、冒口、浇口和多肉等应铲除洁净。

      3、首要铸铁件(如门框、门板和导轨)应时效处理。

      4、铸件不容许有裂缝、疏松和浇短少等缺点。如有气孔、缩孔和渣眼等缺点时应补焊与修整,但有必要确保铸件质量。

      5、铸件的铸造过失应契合GB6414规矩。

      PGZ型铸铁闸门用处及特征:
      1、PGZ型铸铁闸门用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。防腐才调强,可在PH=6-8的流体酸碱中运用。

      2、PGZ型闸门结构合理,便于设备、操作简略活络,便于处理。

      3、PGZ型铸铁闸门适用正向受压止水,正常运用水头1-8m。依据用户需求可制作高水头闸口,正向规划水头可达50m,反向水头可达20m。
      4、PGZ型铸铁闸门封闭时设有锁紧,止动设备,在结构上选用机加工面硬止水,止水效果好,密封性极强,正常渗水量L≤1L/h·m。
      5、铸铁闸门规范彻底从0.2×0.2—6×6米。按闸口的结构办法分为:PZ型平面平板门和PGZ型平面拱形门,又可分为全体式和组装式两种办法。
      6、PGZ型铸铁闸门门体、门框由灰口铸铁(或球墨铸铁)制成,通过内应力消除,无变形。依据用户要求,止水面可选用镶铜或镶不锈钢等耐蚀资料精细加工制作。也可选用橡胶封水。

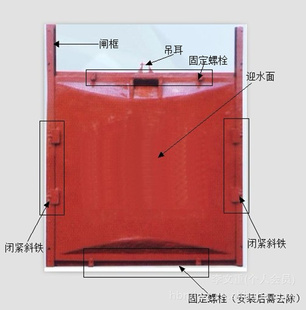

      PGZ型铸铁闸门结构图

      PGZ型铸铁闸门结构:
      1、门由阀座(阀体)、阀板、密封圈、铰链四部分构成。仅用于单向水流的圆形和方形出水口,结构紧密,作业牢靠,无需人力操作启闭力来自水源压力,当扣门内的水压大于扣门外侧压力则翻开;反之则封闭。
      2、门框由铸铁全体浇铸而成,门框两端自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并别离加工一道槽,如有需求以便镶入青铜密封面。
      3、门体为全体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸口规范巨细而定,一般距离为250-350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两端精加工与门框侧槽协作,构成上下滑轨。门体上端有吊耳,吊耳为铸钢,门体与吊耳的两触摸面精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。
       PGZ型铸铁闸门适用范围与类型 :
      1、适用于水利体系、市政污水、城市防洪排涝、污水处理厂、自来水厂等。
      2、、首要技能参数 类型 SFZ2500*3000 设备地址 泵站内 洞口底部至顶板高度10.6m 设备办法 附壁式 承压方向 正向受压承压力 正向承压≥0.1MPa  反向承压≥0.03MPa 渗漏量 正向≥1.25L/m.min  反向≥2.5L/m.min启闭力
       PGZ型铸铁闸门首要由门框、门体、导轨、楔紧设备、密封面等部件组成。
       PGZ型铸铁闸门查验规范
      铸铁闸门应契合本规范的要求,并依照规矩程序附和的图样和技能文件制作。

      PGZ型铸铁闸门
      1、PGZ型铸铁闸门铸件
      2、灰铸铁的机械功用应契合GB 9439规矩。铸造铜合金的机械功用应契合GB 1176规矩。
      3、 铸铁件外表所附有的型砂、氧化皮、冒口、浇口和多肉等应铲除洁净。
      4、 首要铸铁件(如门框、门板和导轨)应时效处理。
      5、铸件不容许有裂缝、疏松和浇短少等缺点。如有气孔、缩孔和渣眼等缺点时
       应补焊与修整,但有必要确保铸件质量。 1.5 铸件的铸造过失应契合GB 6414规矩。
      PGZ型铸铁闸门首要构件
      1 、闸门门板、 门板应全体铸造,闸孔在400mm及其以上时应设置加强肋。
      2、门板应按最大作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。
      3、 门板的厚度应在核算厚度上增加2mm的腐蚀裕量。
      4、 闸孔规范在600mm及其以上时,门板的上端应设置设备用吊环或吊孔。
       PGZ型铸铁闸门门框
      1、 门框应全体铸造,在作业水头下,其拉伸、紧缩和剪切强度的安全系数不小于5。
      2、门框的厚度应在核算厚度上增加2mm的腐蚀裕量。
      3、 关于墙管联接式圆闸口,其门框法兰的联接规范应契合GB 4216. 2的规矩,法兰螺栓孔应在笔直中心线的二侧对称均布。
      4、 法兰螺栓孔d0的轴线相关于法兰的孔轴线的方位度公役Φt应契合表1的.
      5、 墙管式闸门与墙管联接之间应设有止水垫片,其垫片应契合GB 4216.9及GB 4216.10规矩。
      6、 墙式闸门与墙面接合的门框外表,应坚持平坦。
      7、 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯穿的垂线作设备闸门基准。

      PGZ型铸铁闸门-PGZ型铸铁闸门大量现货
       PGZ型铸铁闸门导轨
      1、导轨应按最大作业水头规划,其拉伸、紧缩和剪切强度的安全系数不小于5。在门板翻开到方位时,其导轨的顶端应高于门板的水平中心线。
      2、导轨可用螺栓(螺钉)与门框相接,或与门框全体铸造。
      3、 密封座
      4、密封座应别离置于经机加工的门框和门板的相应方位上,用与密封座相同资料制作的沉头螺钉紧固。在启闭门板进程中,不能变形和松动,螺钉头部与密封座作业面一同精加工,其外表粗糙度不大于3.2μm。
      5、密封座作业外表不得有划痕、裂缝和气孔等缺点。
      6、密封座的板厚,应契合表2规矩。
      PGZ型铸铁闸门吊耳或吊块螺母
      1、 门板的上端应设吊耳或吊块螺母,以与门杆联接。吊耳或吊块螺母的受力点尽量挨近门板的重心垂线。在最大作业水头启闭时,其拉伸、紧缩和剪切强度和安全系数不小于5吊耳可与门板全体铸造或用螺栓(螺钉)与门板联接。
        2、PGZ型铸铁闸门孔口规范
       板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000≥14
      注:矩形闸门的密封座厚度以闸孔的长边规范为准。
      3、 吊块螺母与门板的联接结构,应能避免吊块在门板的螺母匣中翻滚,关于明杆式闸口,吊块螺母为一般螺纹,可用销或螺钉固定,关于暗杆式闸口,吊块螺母为梯形螺纹,与传动螺杆互为螺旋副。
      4、 传动螺杆
      传动用螺杆应按最大作业翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数不小于5,螺杆的柔度不大于200。
       (6) 楔紧设备
       1、在闸门二侧有必要设置可调度的楔紧设备。楔紧副(如楔块与楔块、楔块与偏疼销等)两楔紧面的外表粗糙度不大于3.2 μm。
      2、 楔紧件用螺钉(螺柱)别离固定在门板及门框上。
      (7) 销轴与螺钉、螺栓等紧固件悉数设备螺钉、螺栓、螺母、地脚螺栓和销轴等应按最大翻开和封闭力规划,其拉伸、紧缩和剪切强度的安全系数应不小于5铸铁闸口设备进程详解
       PGZ型铸铁闸门设备进程:
      1、PGZ型铸铁闸门是一种直升直降式平面或孤形滑动闸口,首要是靠螺杆启闭机来翻开和封闭。启闭机带动闸门门体上下作业,抵达疏通和截阻水流的效果。
      2、PGZ型铸铁闸门的特征是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成,但铸铁闸口和钢闸门最大的不同是这些部件是一个全体,有必要全体设备。
      3、基建预埋。闸门有几种常见的设备办法:附壁式、预埋式。
      4、PGZ型附壁式是铸铁闸门直接用胀大螺丝或化学螺丝设备。把铸铁闸口全体(留心铸铁闸门和铸铁闸框有必要全体设备不能拆开)吊装在出水口墙面上,用胀大螺丝或化学螺丝把铸铁闸框订在墙上,不做任何水泥浇筑。
      5、预埋式又称为浇筑式,适用于大型闸门或许小型闸口的反向止水。此设备办法需求水泥墙上预留闸门设备槽,并在设备槽内的预埋钢筋。
       PGZ型铸铁闸门两种设备办法:

      PGZ型铸铁闸门型号规格
      PGZ型铸铁闸门安装使用
       铸铁闸门的设备办法是依据其基建特征以及其用处来选择的。 1.机闸一体式,又叫做自承式,首要是启闭机和闸门为一体结构,设备时闸门和启闭机一同设备,这种设备办法最大特征为费用较少,由于不用做启闭机的水泥横梁,缺点是只能用于途径、池塘等水压较小的当地,不能用于水库水压较深的出水口。 2.平底式。平底式是指闸口底部直接置于渠底或许河道底部。
       3.附壁式,又称为墙面式,是指闸门直接用螺丝悬空固定在水泥墙上。
      4.途径式,是指闸门直接设备在途径中心。

      PGZ型铸铁闸门安装现场
